¿Qué es un termopar y para qué se utiliza en procesos industriales?

En la industria, la temperatura no es un dato “más”: determina la calidad del producto, la seguridad del proceso y el consumo energético. Para medirla de forma robusta en entornos exigentes (hornos, reactores, líneas de producción o sistemas de vapor), uno de los sensores más utilizados es el termopar . Su popularidad se debe a su amplia gama de medida, su respuesta rápida y su capacidad para trabajar en condiciones donde otros sensores pueden fallar.

Un termopar es un sensor de temperatura formado por dos conductores metálicos distintos unidos en un extremo (la unión caliente ). Cuando esa unión está a una temperatura diferente respecto a otro punto del circuito (la unión fría o referencia), se genera una tensión eléctrica muy pequeña. Ese fenómeno se conoce como efecto Seebeck y es la base de su funcionamiento. El instrumento de medida (transmisor, PLC, indicador o registrador) interpreta esa tensión —tras aplicar la compensación de unión fría— y la convierte en un valor de temperatura.

Cómo funciona en la práctica. La señal de un termopar está en el orden de los milivoltios , por lo que es sensible a interferencias, longitudes de cable y conexiones incorrectas. Por eso se emplean cables de extensión/compensación del tipo adecuado, buenas prácticas de apantallamiento y bornes compatibles. Además, como la medida depende de una referencia, los equipos incorporan compensación de unión fría (CJC) para corregir la temperatura del punto de conexión y mantener la precisión del sistema.

Principales tipos (según aleaciones). En industria son comunes los termopares base-metal: Tipo K (NiCr–NiAl) por su uso general y amplio rango; Tipo J (Fe–CuNi) en equipos y hornos antiguos o aplicaciones específicas; Tipo T (Cu–CuNi) cuando se prioriza estabilidad en rangos bajos; y Tipo N (NiCrSi–NiSi) para mejor estabilidad a altas temperaturas frente a algunos fenómenos de deriva. Para temperaturas muy altas o necesidades metrológicas se usan nobles: Tipos S/R/B (platino/rodio), típicos en hornos de alta temperatura, cerámica, vidrio o metalurgia.

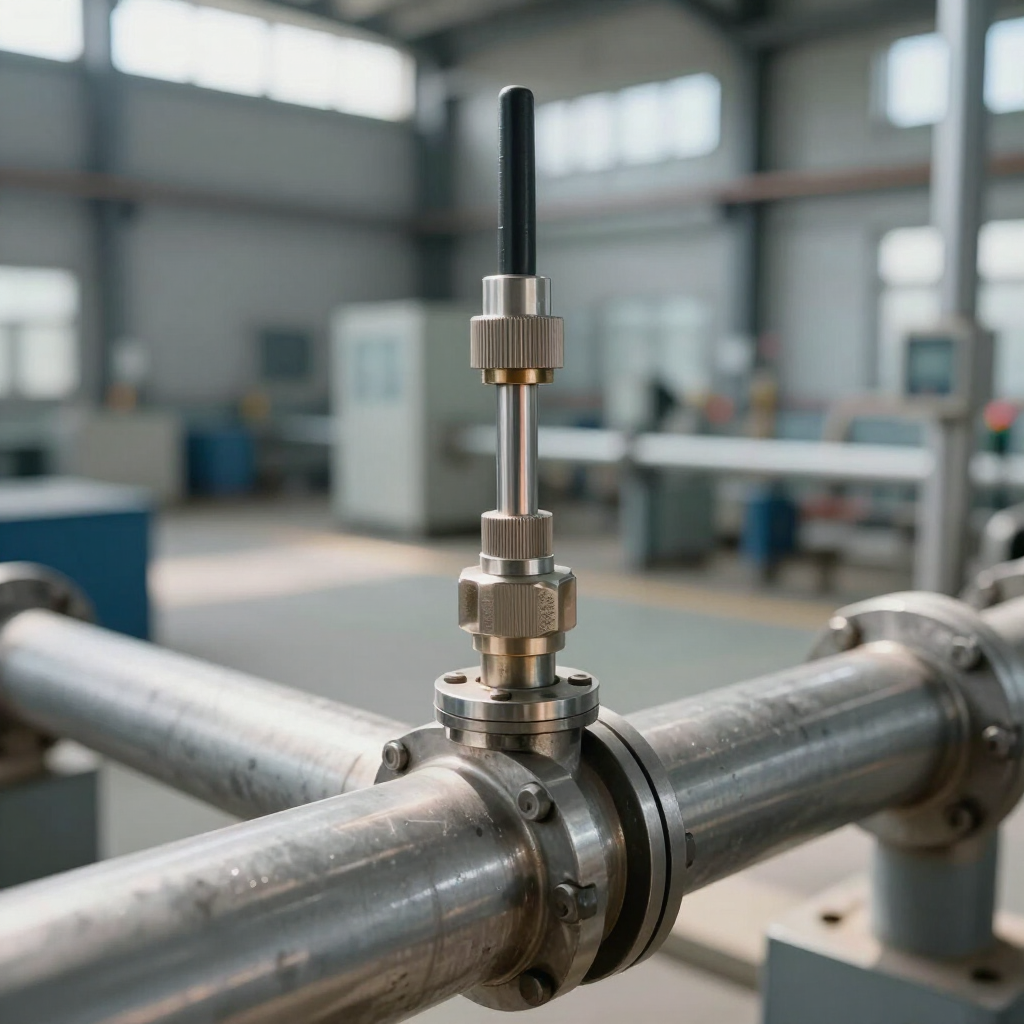

Aplicaciones típicas en procesos industriales. Se instalan en camisas de calefacción y reactores para controlar reacciones y evitar sobrecalentamientos; en hornos de tratamiento térmico para garantizar curvas de calentamiento/enfriamiento y uniformidad; en tuberías de vapor y sistemas de combustión para optimizar eficiencia; en extrusoras y líneas de plásticos para mantener viscosidad y calidad; y en equipos de alimentos (pasteurización, cocción, túneles) donde el control térmico impacta seguridad y consistencia. Suelen montarse con vaina (thermowell) para proteger el sensor del fluido, la abrasión o la presión, facilitando el mantenimiento sin parar el proceso.

Ventajas y límites a considerar. Entre sus ventajas están el amplio rango de temperatura, la robustez mecánica y el coste relativamente bajo (especialmente en tipos base-metal). Como límites, la precisión depende de la calidad del cableado, la instalación, la compensación de unión fría y la deriva por envejecimiento, oxidación o contaminación de la unión. Por ello, en procesos críticos se recomienda seleccionar el tipo correcto, definir la vaina y el punto de medición, y establecer un plan de verificación/calibración acorde a la criticidad del lazo de control.

Buenas prácticas de implementación. Para obtener medidas estables, es clave evitar uniones adicionales de metales distintos sin control, mantener conexiones limpias, utilizar el tipo de conector correspondiente, y colocar el punto de medida donde la temperatura sea representativa (evitando estratificación o zonas con gradientes). En lazos de control, es habitual integrar el termopar con un transmisor (4–20 mA o digital) para mejorar inmunidad al ruido y facilitar diagnóstico. Con una selección e instalación correctas, el termopar se convierte en una herramienta fiable para mantener calidad, seguridad y eficiencia energética en planta.
